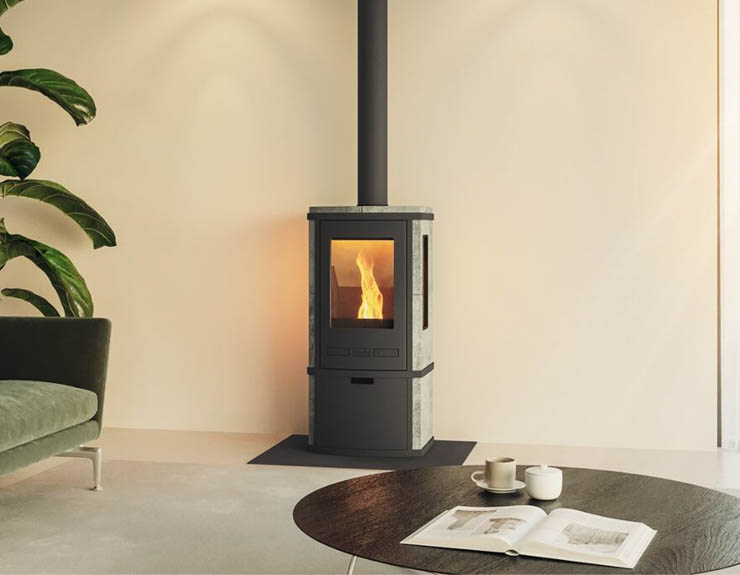

Altech Torus Pelletkachel
- Top merk
- Hoog rendement
- Speksteenkachel
- Advies op locatie
- Eigen installateurs
- Offerte op maat
- Persoonlijk contact
- 7 dagen per week bereikbaar
Productinformatie
Plus- en minpunten van de Altech Torus Pelletkachel
- Hoog rendement
- Speksteen houdt langer de warmte vast
- Geschikt voor een klassiek of modern interieur
- Kleine pellet opslag
Belangrijkste specificaties
- De afvoerdiameter geeft aan wat de grootte van het kanaal is. Afvoerdiameter 150mm
- Het rendement geeft aan in welke mate de ruimte effectief wordt verwarmd Rendement 92%
- Geeft aan in kg hoeveel pellets er opgeslagen kunnen worden in de pelletkachel. Pelletopslag capaciteit 42,5kg
- Het geeft aan van welk materiaal de pelletkachel gemaakt is, door het speksteen houdt de pelletkachel veel langer de warmte vast. Materiaal Speksteen
- Bij dit model is het alleen mogelijk om de rookgasafvoer op de bovenzijde aan te sluiten. Aansluiting Boven (150mm)
Specificaties
-
Merk en type
- Merk Altech
- Model Torus Pelletkachel
- Soort Vrijstaand
- Vuurzicht Voorzijde
- Deur Draaideur
- Materiaal Speksteen
- Brandstof Pellets
- Kleur Lichtgrijs
-
Rendement en vermogen
- Vermogen 2,0 - 8,0 kW
- Nominaal vermogen 7,2 kW
- Rendement 93%
-
Afmetingen en gewicht
- Hoogte 108 cm
- Breedte 51 cm
- Diepte 42 cm
-
Afvoer en aansluitingen
- Aansluiting Boven
- Afvoerdiameter 150mm
- Externe luchttoevoer Ja
Hoe werkt een pelletkachel?
Laden van Pellets: De pellets, die zijn gemaakt van samengeperst zaagsel of andere houtafvalproducten, worden in een opslagcontainer of 'hopper' aan de boven- of zijkant van de kachel geladen.
Automatische Voeding: Een geautomatiseerd systeem, vaak aangedreven door een schroefmechanisme (ook wel een 'vijzel' genoemd), voert de pellets in een gestaag tempo in de verbrandingskamer. De snelheid waarmee de pellets worden toegevoerd, kan worden aangepast om de warmte-uitvoer te regelen.
Ontsteking: De pellets worden ontstoken door een elektrische ontsteker, die meestal automatisch wordt geactiveerd door de thermostaat van de kachel.
Verbranding: De pellets verbranden in de verbrandingskamer, waar een constante toevoer van lucht zorgt voor een efficiënte verbranding. Dit proces produceert warmte, die vervolgens wordt verspreid in de kamer door middel van een ventilator.
Uitlaat: De verbrandingsgassen worden via een ventilatiesysteem naar buiten afgevoerd, meestal via een buis die door een buitenmuur of dak gaat.
Asverwijdering: Na verbranding blijft er een kleine hoeveelheid as over, die periodiek moet worden verwijderd uit de aslade van de kachel.
Veiligheid pelletkachel
Installatie: Een veilige installatie is cruciaal. De kachel moet worden geïnstalleerd door een gekwalificeerde professional om te zorgen voor correcte ventilatie en om de risico's van brand of koolmonoxidevergiftiging te minimaliseren. Het is ook belangrijk dat de kachel op een brandveilige ondergrond wordt geplaatst en dat er voldoende ruimte is tussen de kachel en brandbare materialen.
Onderhoud: Regelmatig onderhoud van jouw pelletkachel is essentieel om de veiligheid te waarborgen. Dit omvat het regelmatig legen van de asbak, het controleren van de ventilatiepijpen op eventuele blokkades en het jaarlijks laten inspecteren van de kachel door een professional.
Goede Ventilatie: Omdat pelletkachels verbrandingsgassen produceren, is een correct geïnstalleerd en onderhouden ventilatiesysteem essentieel om koolmonoxidevergiftiging te voorkomen.
Gebruik van Kwaliteitspellets: Het gebruik van hoogwaardige pellets kan helpen om de veilige en efficiënte werking van jouw kachel te waarborgen. Slechte kwaliteit pellets kunnen leiden tot meer asproductie en potentiële verstopping van de ventilatiesystemen.
